產品介紹

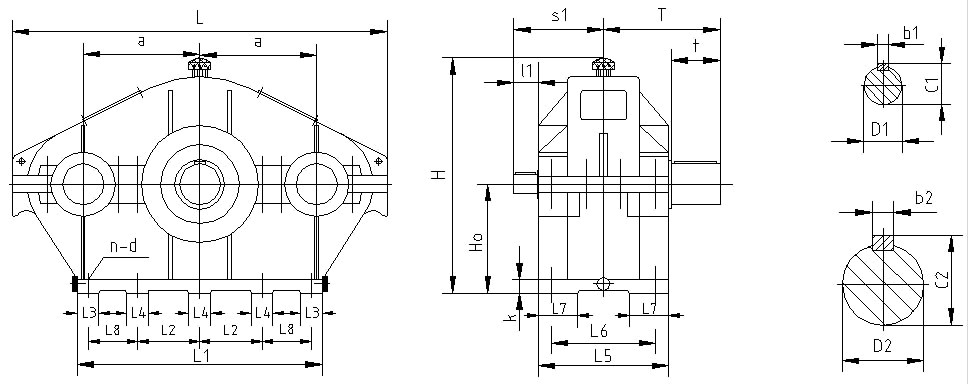

圖8   SH型減速器外形尺寸

表10  SH型減速器外形尺寸

規(guī)格	中心尺寸	輪 廓 尺 寸	地 腳 螺 栓	高速軸伸i≤23	高速軸伸i≥25.5	低 速 軸 伸	質量 (kg)
	a     H0	H    L    L1    L5	d   n   k   L2   L3   L4   L6   L7   L8	D1      l1    s1     c1     b1	D1      l1     s1     c1     b1	D2    t    T      c2     b2
80 90 105 125 145 175 215 255 300 350 400 450 500 550 600 670 750 840 950 1070	80    75 90    85 105   100 125   115 145   130 175   165 215   200 255   230 300   280 350   325 400   355 450   400 500   500 550   560 600   630 670   670 750   750 840   840 950   950 1070  1060	155   280   160   105 176   315   180   120 201   360   230   135 258   410   270   140 291   475   310   175 367   585   370   200 433   690   450   240 493   810   530   260 585   960   630   300 678   1100  720   340 740   1280  820   370 825   1440  920   420 988   1610  1050  465 1110  1750  1130  510 1230  1920  1250  555 1330  2110  1370  600 1480  2350  1550  660 1626  2640  1730  750 1830  2940  1950  815 2060  3230  2190  870	M8   4   10  67.5  30       85   30 M10  4   12  77.5  40       95   35 M12  4   14   80   60       105  40 M12  4   16  100   60       110  40 M16  4   18  115   70       130  50 M16  4   20  145   80       150  60 M20  4   25  190  100       185  65 M20  6   25  220  100  100  210  70 M24  6   30  255  120  120  235  80 M24  6   35  310  120  160  270  90 M24  8   40  150  120  120  310  100  210 M30  8   45  160  120  120  340  100  240 M36  8   50  185  150  120  390  100  250 M36  8   60  200  150  150  440  120  290 M42  8   60  220  180  150  480  120  300 M42  8   70  250  180  180  520  140  350 M48  8   80  250  210  210  560  150  420 M48  10  80  330  225  200  640  150  410 M56  10  90  360  235  200  685  200  480 M56  10  90  440  240  240  735  200  540	9j6    20   70   10.2  3 11j6   23   80   12.5  4 14j6   25   90   16    5 18j6   28   100  20.5  6 22j6   36   115  25    8 30j6   58   150  33    8 35k6   58   165  38   10 45k6   82   195  48.5 14 50k6   82   215  53.5 14 55m6   82   240  59   16 65m6   105  290  69   18 75m6   105  310  79.5 20 80m6   130  350  85   22 85m6   130  370  90   22 90m6   130  390  95   25 100m6  165  450  106  28 110m6  165  485  116  28 130m6  200  545  137  32 150m6  200  575  158  36 170m6  240  640  179  40	9j6   20   70   10.2   3 11j6  23   80   12.5   4 14j6  25   90    16    5 18j6  28   100  20.5   6 22j6  36   115   25    8 30j6  58   150   33    8 35k6  58   165   38    10 45k6  82   195  48.5   14 50k6  82   215  53.5   14 55m6  82   240   59    16 65m6  105  290   69    18 70m6  105  310  74.5   20 70m6  105  325  74.5   20 75m6  105  345  79.5   20 80m6  130  390   85    22 90m6  130  415   95    25 100m6 165  485   106   28 110m6 165  510   116   28 130m6 200  575   137   32 150m6 200  600   158   36	24j6   36   85    27    8 28j6   42   100   31    8 32k6   58   125   35   10 38k6   58   130   41   10 48k6   82   160  51.5  14 60m6   105  203   64   18 75m6   105  215  79.5  20 90m6   130  245   95   25 110m6  165  315  116   28 130m6  200  365  137   32 150m6  200  395  158   36 170m6  240  460  179   40 180m6  240  470  190   45 200m6  280  535  210   50 220m6  280  540  231   50 250m6  330  630  262   56 280m6  380  705  292   63 300m6  380  730  314   70 340m6  450  830  355   80 380m6  450  860  395   80	17 22 30 43 73 110 170 250 440 590 850 1170 1650 2220 2900 4100 5900 8450 12370 1810
