外置式電動滾筒

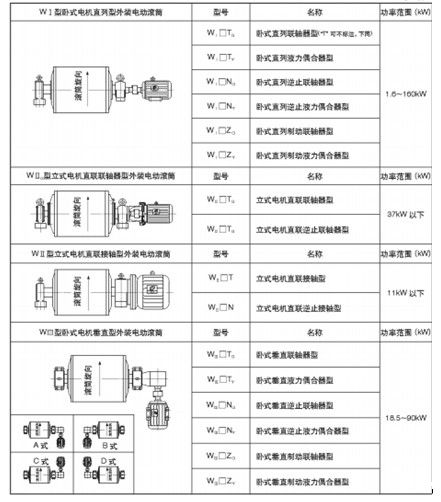

（一）、外置式電動滾筒概述 　　外置式電動滾筒是將電動機裝在滾筒體的外面、減速機構裝在滾筒體內部的一種新型電動驅動裝置。它不但具有原電動滾筒的所有優點，而且克服了電動機散熱條件差、容易燒損、使用功率受剜限制的弱點，其功率可達160kW甚至更大。 　　外置式電動滾筒有l(wèi)型、II型、III型三種安裝型式，可滿足不同場合的安裝需要，內部減速傳動結構目前也有三種：定軸齒輪、擺線針輪、行暈齒輪，每一種都簪過精心設計，使用安全可靠。 　　配套動力采用Y系列標準電機，如選用YB系列隔爆型電機，則可應用于隔爆要求的場臺，因此外置式電動滾筒各種型號均可派生成隔爆型。 　　本公司生產的外置式電動滾筒配用（GB5014-85）HL型彈性柱銷式聯軸器：對于大功辜的，為改善起動性能，可采用YO×限矩型液力偶臺器代替聯軸器；有制動要求的可加裝制動囂，制動器采用Yw乙型電力液力塊式制動器，并對應配套使用帶有制動輪的同等規格聯軸器或偶合器；有單向逆止要求的可加配逆止器。 　　本公司可為用戶設計電機支架和制動器、聯軸器、液力偶臺器防護罩等，設計系根據用戶要求進行。 　　本公司生產的外置式電機滾筒已廣泛應用于港口、礦山、冶盤、電力等各部門的大、中型帶式輸送機上，受到用戶的-致好評。 　　（二）、外置式電動滾筒類型分類表WI

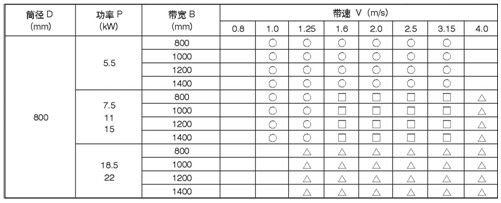

（三）、外置式電動滾筒規格選用表

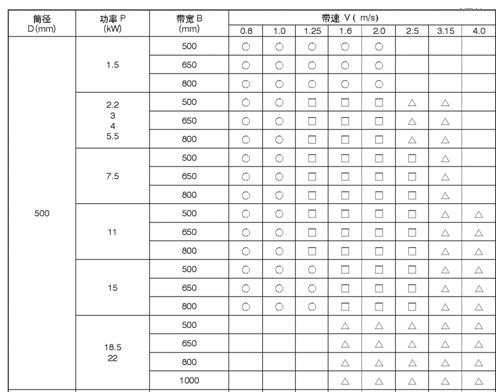

　�。�1）WDTN型系列參數表

續表

　　注：“O”符號表示只能配6極電動機：“△”符號表示只能配4極電動機：“口”符號表示可配6極電動機，也可配4極電動機。若沒有特別說明，將優先選用4極電動機

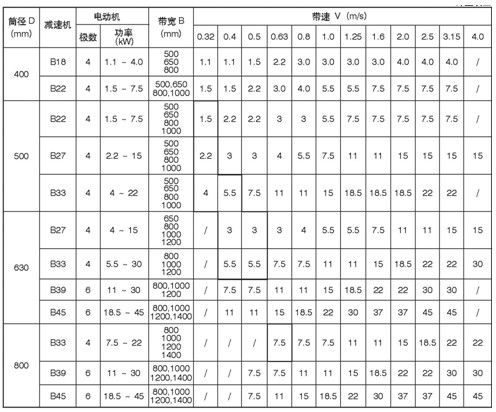

　　(2）WBTN型系列參數表

注：1表中配B18~B33將優先選用4極電動機，配B39~B45選用6極電動機。

　　2表中粗線框內型號選用6極電動機或采用雙級擺線傳動減速。

　　(3)WXNT型系列參數表

　　注：“O”符號表示只能配6極電動機；“△”符號表示只能配4極電動機。

　　（四）、外置式電動滾筒外形及安裝尺寸

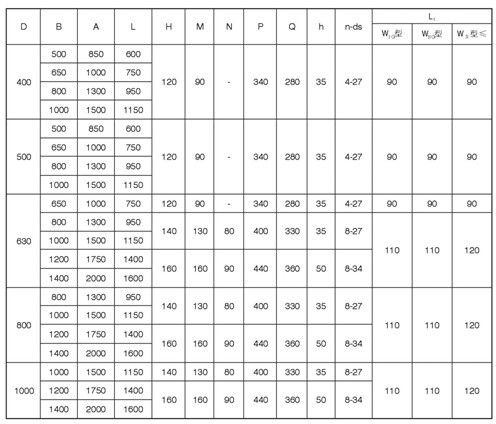

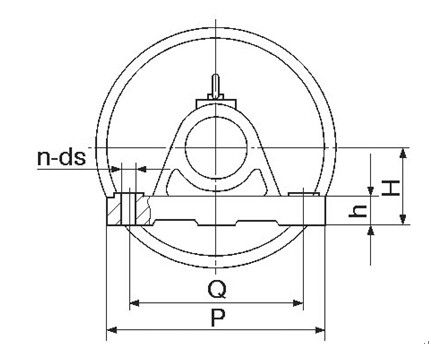

　　1.滾筒體部分外形及安裝尺寸表

注：圖中Ll值為輸入支座中心到輸入軸軸伸肩胛的尺寸，如為WⅡ式直聯接軸型外置式電動滾筒時則為輸入支座中心到電機法蘭端面的參考尺寸。

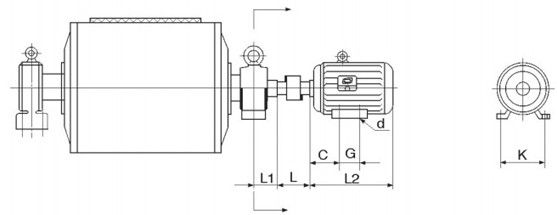

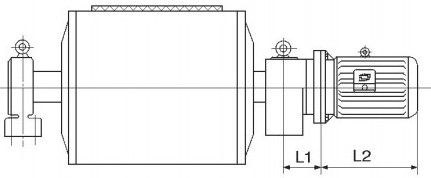

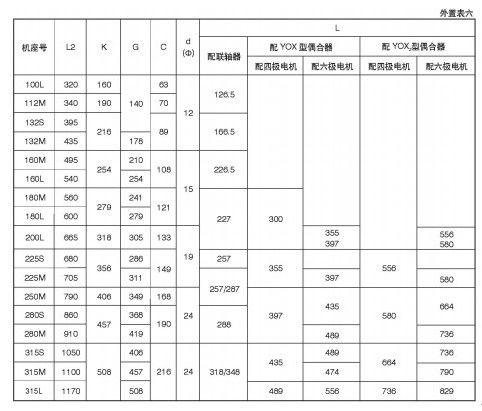

　　2.WI型驅動部分安裝尺寸表

注：1.上表中液力偶合器長度為參考尺寸

　　2.聯軸器及偶合器具體尺寸見附錄

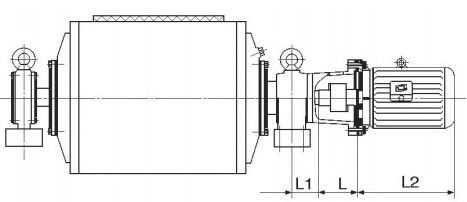

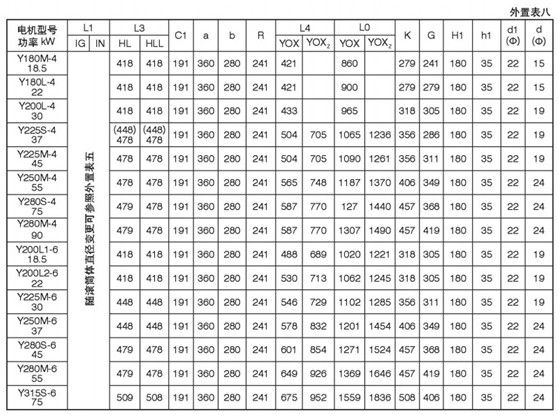

　　3.WII型驅動部分安裝尺寸表

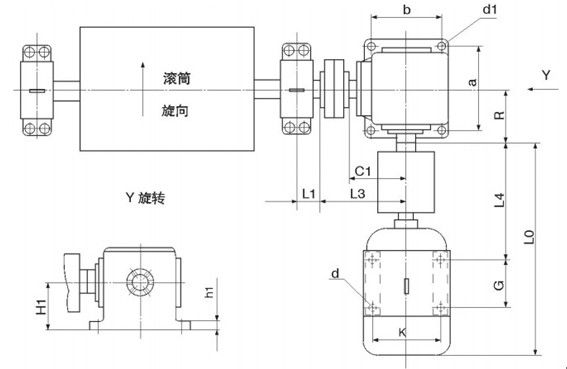

圖三:WIIG立式電機直聯聯軸器型

圖四:WII立式電機直聯聯軸型

注：1.上表中WIIG型驅動部分安裝尺寸請參照外置表六中相關數據。

　　2.電機機座號大于Y200時建議使用B35式電機，上表中字母定義參見外置六。

　　4.WIII型驅動部分安裝尺寸表

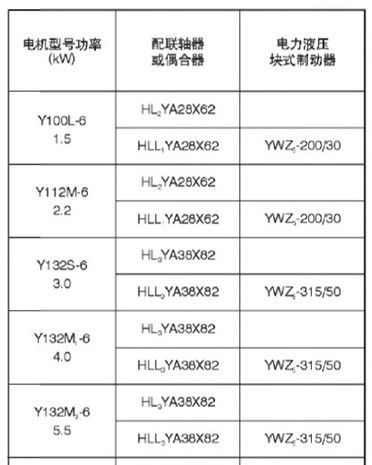

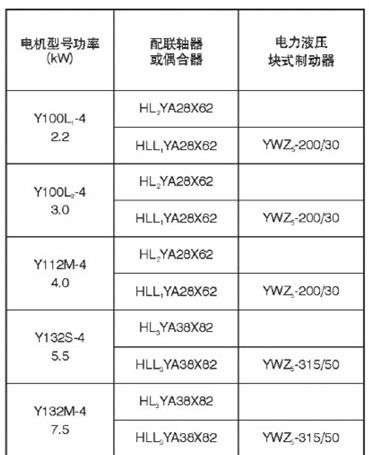

（五）、外置式電動滾筒驅動部分電機、柱銷聯軸器、偶合器、制動器型號對應表

（六）、附錄：配套聯軸器、偶合器、制動器尺寸參數表

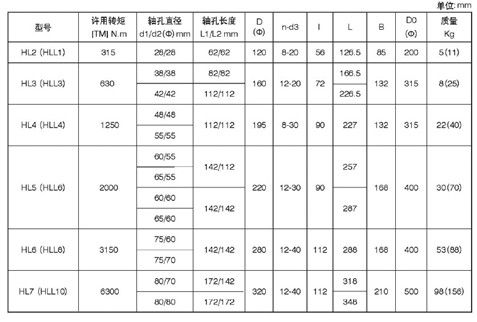

　　附錄一：HL、HLL型彈性術銷聯軸器

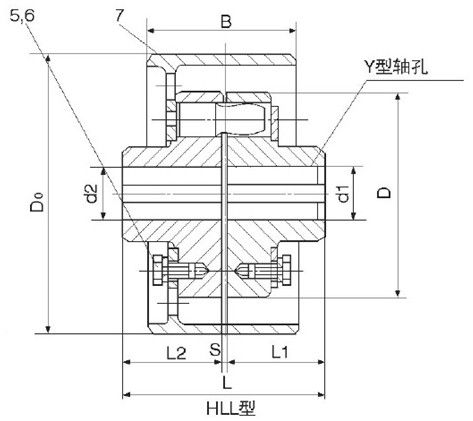

1、4半聯軸器；2檔扳：3柱銷；5螺釘；6墊圈；7制動鼓

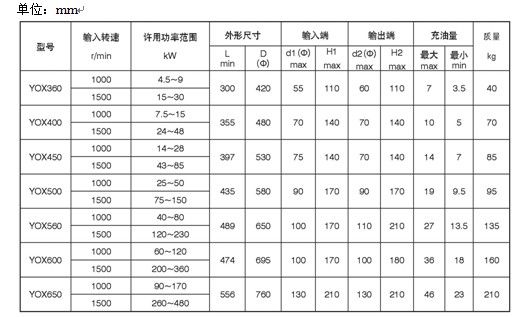

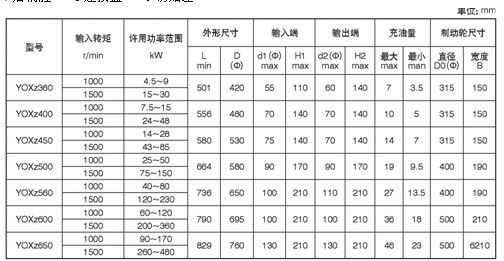

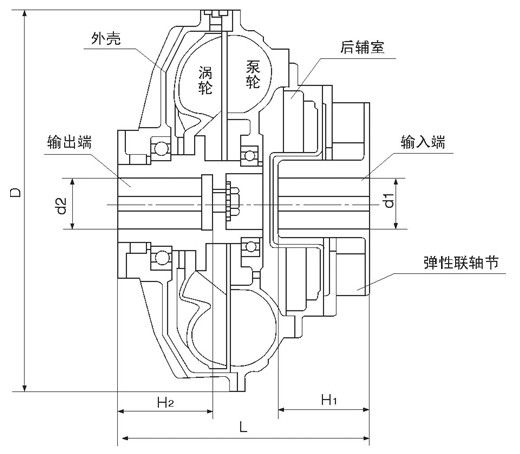

　附錄二：YOX限矩形液力偶合器

注：本系列限矩型液力偶合器均采用Y型長圓柱軸孔、A型鍵槽型式，尺寸、公差及所有未注尺寸，公差、技術要求均按國家標準制作。

　　附錄三：YOX，型帶制動輪式液力偶合器

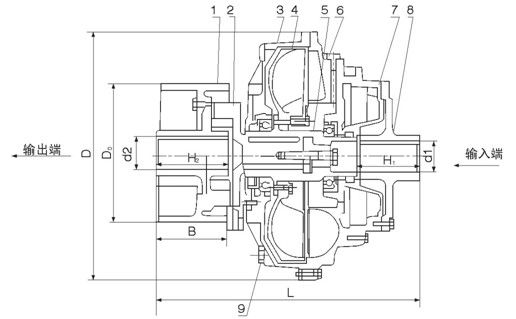

　1制動輪，2連接軸，3外殼，4渦輪，5主軸，6泵輪，7后輔腔，8連接盤，9易熔塞

注：本系列帶制動輪式限矩型液力偶合器均采用Y型長圓柱軸孔、A型鍵槽型式、尺寸、公差及所有未注尺寸，公差、技術要求均按國家標準制作。

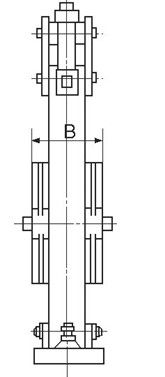

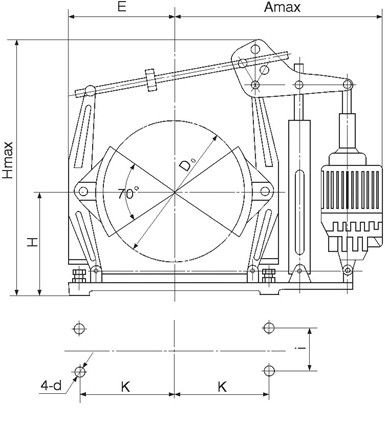

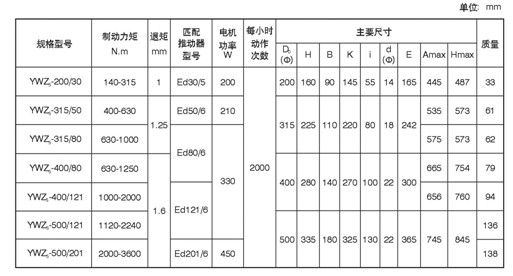

　　附錄四：YWZ5型電力液壓塊式制動器
