產品介紹

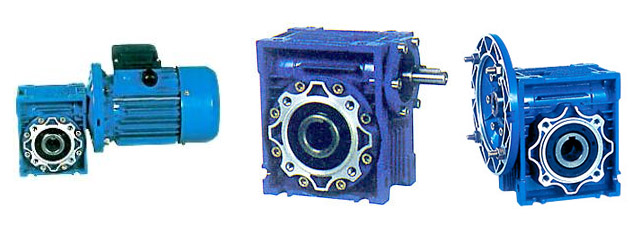

產品名稱：鋁合金殼單級FCN系列
產品類別：蝸輪蝸桿減速機系列
產品型號：FCN

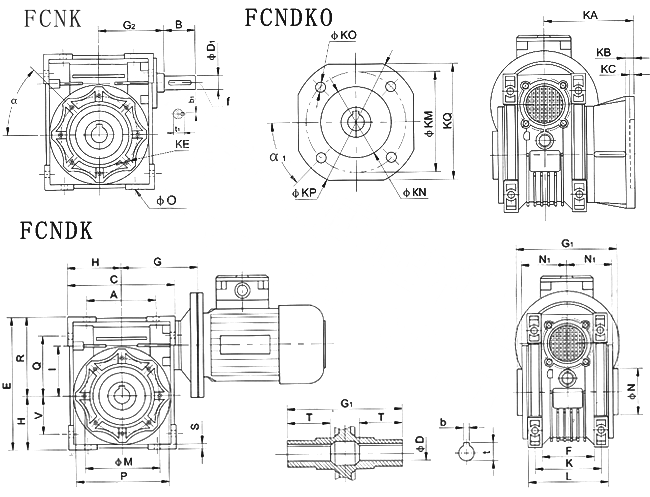

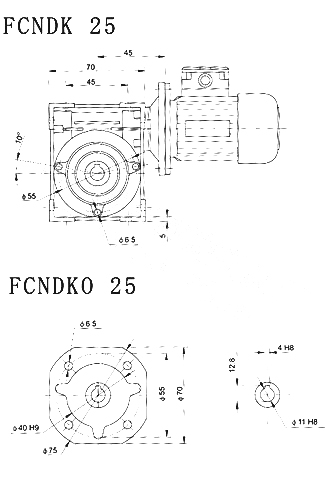

Size	A	B	C	D(H7)	D1(J6)	E	F	G	G1	G2	H	I	L	M	N(h8)	N1	O	P	Q	R
30	54	20	80	14	9	97	32	55	63	51	40	30	56	65	55	29	6.5	75	44	57
40	70	23	100	18(19)	11	121.5	43	70	78	60	50	40	71	75	60	36.5	6.5	87	55	71.5
50	80	30	120	25(24)	14	144	49	80	92	74	60	50	85	85	70	43.5	8.5	100	64	84
63	100	40	144	25(28)	19	174	67	95	112	90	72	63	103	95	80	53	8.5	110	80	102
75	120	50	172	28(35)	24	205	72	112.5	120	105	86	75	112	115	95	57	11	140	93	119
90	140	50	208	35(38)	24	238	74	129.5	140	125	103	90	130	130	110	67	13	160	102	135
110	170	60	252.5	42	28	295	-	160	155	142	127.5	110	144	165	130	74	14	200	125	167.5
130	200	80	292.5	45	30	335	-	180	170	162	147.5	130	155	215	180	81	16	250	140	187.5

Size	S	T	V	K	KA			KB			KC			KE	α	α1	KM			KN(H8)
					F	FB	FL	F	FB	FL	F	FB	FL				F	FB	FL	F	FB	FL
30	5.5	21	27	44	54.5	-	-	6	-	-	4	-	-	M6X11(n,4)	00	450	68	-	-	50	-	-
40	6.5	26	35	60	67	76.5	97	7	9	7	4	5	4	M6X8(n,4)	450	450	87	115	87	60	95	60
50	7	30	40	70	90	87.5	120	9	10	9	5	5	5	M8X10(n,4)	450	450	90	130	90	70	110	70
63	8	36	50	85	82	99	112	10	11	10	6	5	6	M8X14(n,8)	450	450	150	165	150	115	130	115
75	10	40	60	90	111	-	-	13	-	-	6	-	-	M8X14(n,8)	450	450	165	-	-	130	-	-
90	11	45	70	100	111	-	-	13	-	-	6	-	-	M10X18(n,8)	450	450	175	-	-	152	-	-
110	14	50	85	115	131	-	-	15	-	-	6	-	-	M10X18(n,8)	450	450	230	-	-	170	-	-
130	15	60	100	120	140	-	-	15	-	-	6	-	-	M12X21(n,8)	450	22.50	256	-	-	180	-	-

Size	KO			KP			KQ			b	b1	f	t	t1	kg
	F	FL	FB	F	FB	FL	F	FB	FL
30	6.5(n,4)	-	-	80	-	-	70	-	-	5	3	-	16.3	10.2	1.2
40	9(n,4)	9.5(n,4)	9(n,4)	110	140	110	95	-	95	6(6)	4	-	20.8(21.8)	12.5	2.3
50	11(n,4)	9.5(n,4)	11(n,4)	125	160	125	110	-	110	8(8)	5	M6	28.3(27.3)	16.0	3.5
63	11(n,4)	11(n,4)	11(n,4)	180	200	180	142	-	142	8(8)	6	M6	28.3(31.3)	21.5	6.2
75	14(n,4)	-	-	200	-	-	170	-	-	8(10)	8	M8	31.3(38.3)	27.0	9
90	14(n,4)	-	-	210	-	-	200	-	-	10(10)	8	M8	38.3(41.3)	27.0	13
110	14(n,4)	-	-	280	-	-	260	-	-	12	8	M10	45.3	31.0	35
130	16(n,4)	-	-	320	-	-	290	-	-	14	8	M10	48.8	33.0
