MSH型減速器

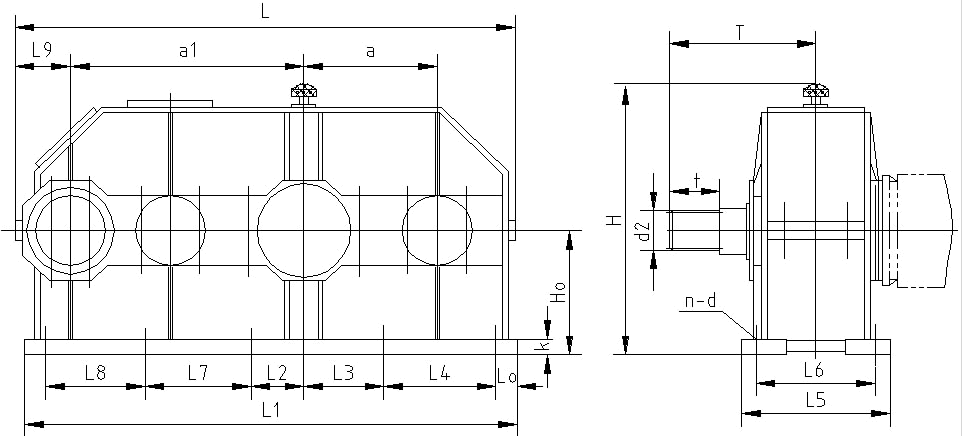

H型減速器外形尺寸，見圖14、表16：

4  MSH型減速器外形尺寸

表16  MSH型減速器外形尺寸

規(guī) 格	中 心 尺 寸	輪 廓 尺 寸	地  腳  螺  栓	輸   出   軸   伸		所配電機	質(zhì)量 (kg)
	a1      a     H0	H     L     L1     L5     L9	d    n   k    L2   L3     L4     L6    L7    L8    L0	花    鍵	t     T
350	570    350   325	678   1275  1230  400  155	M24  10  27  320  245  245  350  320       40	EXT36Z×3m×30R×6f	170  490	YEJ132	750
400	650    400   400	845   1430  1380  480  160	M30  12  33  340  280  280  415  360       45	EXT44Z×3m×30R×6f	190  537	YEJ160	1420
500	820    500   475	990   1800  1740  570  190	M36  12  40  200  300  400  500  400  300  60	EXT60Z×3m×30R×6f	265  673	YEJ180	2620
550	910    550   560	1110  2000  1920  610  215	M36  12  40  250  390  390  530  380  380  65	EXT40Z×5m×30R×6f	300  750	YEJ200	3430
600	1000   600   630	1270  2200  2100  670  240	M42  12  45  300  420  420  580  400  400  80	EXT45Z×5m×30R×6f	360  800	YEJ225	4310
