產品介紹

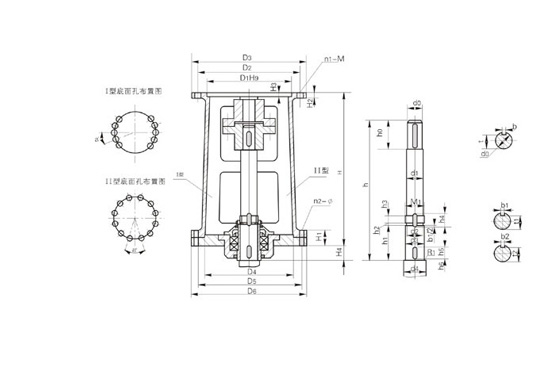

DXJ型單支點機架主要參數及尺寸

機架型號	H	H1	H2	H3	H4	輸入端接口				輸出端接口
						D1	D2	D3	n1-M	D4	D5	D6	a°	n2-φ
DXJ30AB	470	40	15	4	45	140 200	160 230	190 260	4-M10 6-M12	240	285	315	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DXJ35A	524	48	15	5	47	170	200	230	6-M10 6-M12	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DXJ40AB	524	48	15	4	47	200 230	230 260	260 290	6-M10 6-M12	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DXJ45A	524	48	15	5	49	200	230	260	6-M10 6-M12	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14
DXJ55AB	570	60	20	6 5	47	270	310 305	340	6-M10 8-M16	325	400	435	30	12-φ14
DXJ65A	634	68	20	6 5	58	316	360	400	8-M12 8-M16	350	420	460	30	12-φ18
DXJ70AB	634	68	20	6	58	316(320) 320	360	400	8-M12 8-M16	350	420	460	30	12-φ18
DXJ80AB	678	76	25	6 5	70	345 360	390 410	430 460	8-M16 8-M20	380	455	495	30	12-φ18
DXJ90A	700	80	25	7	72	400	450	490	12-M16 12-M20	430	510	555	30	12-φ23
DXJ100AB	740	80	25	9 5	76	455(460) 470	520	580	12-M20	480	560	600	22.5	16-φ23
DXJ110A	840	80	30	11 6	76	520	590	650	12-M20	560	650	700	22.5	16-φ27
DXJ120A	840	80	30	11 6	76	520	590	650	12-M20	560	650	700	22.5	16-φ27
DXJ130AB	950	94	30	11 9	85	680	800	880	12-M30	720	810	880	18	20-φ27
DXJ140A	950	94	30	11 9	85	680	800	880	12-M30	720	810	880	18	20-φ27
DXJ150AB	950	94	35	14 10	85	820	940	1020	16-M30	840	940	1020	22.5	16-φ33
DXJ160AB	950	100	35	14 10	95	820	940	1020	16-M30	840	940	1020	22.5	16-φ33
DXJ180AB	1050	100	40	14 10	115	960	1080	1160	20-M30	970	1080	1160	18	20-φ33

機架型號	h(A/B)	攪拌軸軸端尺寸																			重量kg
		h0	h1	h2	h3	h4	h5	h6	d0	d1	d2	M1	d3(h9)	d4	b	t	t1	b1	t2	b2
DXJ30AB	431/445	53	103	3	13	22	30	3	30	32	32.8	M35×1.5	35	40	8	26	31	6	31.5	6	48
DXJ35A	490	53	113	3	15	24	40	3	35	42	42.8	M45×1.5	45	50	10	30	41	6	41.5	6	62
DXJ40AB	479/482	69	113	3	15	24	40	3	40	42	42.8	M45×1.5	45	50	12	35	41	6	41.5	6	62
DXJ45A	481	69	113	3	15	28	40	3	45	47	47.8	M50×1.5	50	65	14	39.5	46	8	46	8	67
DXJ55AB	530	80	118	4	15	27	40	3	55	57	57	M60×2	60	65	16	49	56	8	56	8	107
DXJ65A	590	87	143	4	18	32	50	3	65	71	72	M75×2	75	80	18	58	69	10	70	10	150
DXJ70AB	590/580	87	143	4	18	32	50	3	70	71	72	M75×2	75	80	20	62.5	69	10	70	10	150
DXJ80AB	630/590	91	163	4	18	32	60	3	80	81	82	M85×2	85	90	22	71	79	10	80	10	213
DXJ90A	636	125	168	4	20	36	60	3	90	91	92	M95×2	95	110	25	81	89	12	90	12	276
DXJ100AB	667/641	134	178	4	24	42	60	3	100	111	112	M115×2	115	125	28	90	109	14	109.5	14	326
DXJ110A	712	155	178	4	24	42	60	3	110	112	112	M115×2	115	125	28	100	109	14	109.5	14	505
DXJ120A	712	155	178	4	24	42	60	3	120	122	122	M125×2	125	140	32	108	119	14	119.5	14	5410
DXJ130AB	815/815	197	208	4	28	46	70	3	130	135	137	M140×2	140	150	32	119	132	14	134.5	14	689
DXJ140A	815	197	208	4	32	52	70	3	140	145	147	M150×2	150	160	36	128	142	16	144	16	696
DXJ150AB	根據減速機型號而定	210	208	4	32	52	70	3	150	155	156	M160×3	160	170	36	138	152	16	154	16	708
DXJ160AB		210	227	4	32	52	80	3	160	165	166	M170×3	170	180	40	147	162	16	164	16	930
DXJ180AB		290	242	4	36	58	90	3	180	185	186	B190×3	190	200	45	165	180	18	182	18	1240

注：圖示所注“h”僅與本樣本BLD、LC－Ⅱ、DC－Ⅱ系列減速機相配，如選用其他型號或其他廠家減速機，“h”需另行計算。
