TCS型垂直軸軸裝減速器
TCS型垂直軸軸裝減速器適用范圍及標記方法
一、概述
TCS是TC的變型產品，同樣適用于起重、運輸、冶金、礦山，石油化工、建筑等行業的傳動機構。
二、型號、裝配型式及表示方法
1.型號：10、12、16、20、25

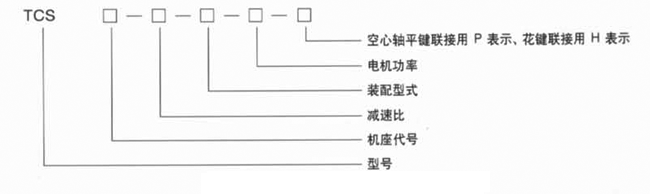

2.標記方法：
三、技術參數及外形尺寸
1.外形及安裝尺寸
表6
機座號
L
K
H
C
U
W
V
a
a1
n
q
r
d
b
D1
D2
D3
S
重量Kg
TCS10
208
274
490
104
137
40
125
225
325
127
86
56
22
26
132
152
172
M12
75
TCS12
255
346
612
127.5
173
45
150
280
406
160
101.5
70
26
36
160
180
203
M16
142
TCS16
264
400
760
132
200
55
180
355
485
220
104
85
34
46
160
180
208
M16
210
TCS20
318
500
930
159
250
55
220
470
625
250
140
100
40
50
210
180
280
M16
350
TCS25
356.5
620
1160
178.25
350
75
275
580
777
310
180
125
40
70
240
240
320
M20
820

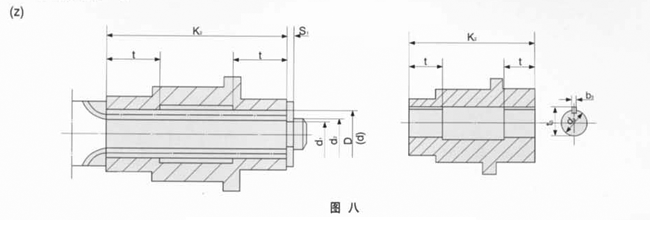

空心輸出軸聯接尺寸
機座代號
花鍵
平鍵
花鍵副
內花鍵大徑D
外花鍵大徑d
k2
t
S1
d1
d2
d3
b3
t3
10
INT/EXT31Z×2m×30p×6H/6h
65
64
208
60
2
57
60
50
14
53.8
12
INT/EXT35Z×3m×30p×6H/6h
85.5
84
255
65
2.5
75
78
60
18
64.4
16
INT/EXT35Z×3m×30p×6H/6h
109.5
108
264
75
2.5
96.5
100
90
25
95.4
20
318
85
2.5
96.5
100
100
28
106.4
25
356.5
95
2.5
96.5
100
100
28
106.4
用戶根據需要,從表中可選 用小一號或更小的花鍵副
承載能力：
2.工作級別為M5時，減速器承載能力表
公稱傳動比i
公稱傳速r/min
規格
輸入n1
輸出n2
10
12
16
20
25
公稱輸入功率 P KW
22.4
1500
66
9.1
22.8
38.9
81
96
1000
44
6.1
15.2
25.9
54
64
750
33
4.50
11.4
19.5
40
48
25
1500
60
8.3
21.5
35
70
89
1000
40
5.5
16.5
23.3
46.5
59
750
30
4.1
11
17.5
35
44.5
28
1500
53.5
7.8
19.2
30.3
67
82
1000
35.5
5.2
12.5
20
44.5
54.5
750
26.5
3.9
9.6
15.2
33.5
41
31.5
1500
47.5
7.8
17.9
27.4
60
75
1000
31.5
5.2
11.9
18.2
40
50
750
23.5
3.9
9
13.7
30
37
35.5
1500
42
6.9
15.2
25.8
50
70
1000
28
4.6
10.1
17.2
33
46
750
21
3.5
7.6
12.9
25
35
40
1500
37.5
6.2
13.5
23
40
60
1000
25
4.1
9
15
26.5
40
750
18.3
3.1
6.7
11.5
20
30
45
1500
33
5.3
12.0
19.5
37
54
1000
22
3.5
8
13
24.5
36
750
16.5
2.7
6
10
18.5
27
50
1500
30
5.1
10.8
19.5
35
51
1000
20
3.4
7.2
13
23
34
750
15
2.5
5.4
10
17.5
25.5
56
1500
26.5
4.3
9.4
16.3
27
45
1000
17.5
2.8
6.2
10.8
18
30
750
13
2.2
4.7
8.2
13.5
22.5
63
1500
23.5
3.9
8.4
15.1
25
43
1000
15.5
2.6
5.6
10
16.5
28.5
750
12
2
4.2
7.5
12.5
21.5
71
1500
21
3.6
7.0
13
22
38
1000
14
2.4
4.5
8.5
15
25
750
10.5
1.8
3.5
6.5
11
19
80
1500
18.5
3.0
6.7
11
17
35
1000
12.5
2
4.5
7.3
11
23
750
9
1.5
3.3
5.5
8.5
17.5
90
1500
16.5
2.8
5.6
9.2
16
28
1000
11
1.8
3.7
6.1
10.5
18.5
750
8
1.4
2.8
4.6
8
14
100
1500
15
2.5
5.2
8.6
13
25
1000
10
1.6
3.4
5.7
8.6
16.5
750
7.5
1.3
2.6
4.3
6.5
12.5
115
1500
13
2.3
5
8.1
12
23
1000
8.5
1.5
3.3
5.4
8
1.5
750
6.5
1.2
2.5
4.1
6
11.5
128
1500
11.5
1.8
4.2
6.8
10.5
21
1000
7.5
1.2
2.8
4.5
7
14
750
5.5
0.9
2.1
3.4
5.3
11
145
1500
10
1.7
3.5
5.7
9.5
20
1000
6.5
1.1
2.3
3.8
6.3
13.3
750
5
0.85
1.8
2.9
4.7
11
160
1500
9
1.5
3.2
5.3
8
18
1000
6
1
2.1
3.5
5.3
12
750
4.5
0.75
1.6
2.6
4
9
注：配套電機功率：Nn≤容許功率÷2～2.5
3.連續工作型，減速器承載能力表
公稱傳動比i
公稱傳速r/min
規格
輸入n1
輸出n2
10
12
16
20
25
公稱輸入功率 P KW
22.4
1500
66
6.28
15.84
23.68
48.6
57.6
1000
44
4.48
11.2
16.30
33.5
39.7
750
33
3.10
7.9
11.8
24.3
28.8
25
1500
60
5.89
15.18
23.57
42.6
53.4
1000
40
4.20
10.8
16.25
29.35
36.8
750
30
2.90
7.5
11.75
21.3
26.7
28
1500
53.5
5.26
13.05
20.31
40.2
49.1
1000
35.5
3.75
9.30
14.00
27.7
33.86
750
26.5
2.50
6.50
10.1
20.1
24.5
31.5
1500
47.5
5.19
11.53
18.16
35.4
45
1000
31.5
3.70
8.23
12.5
24.4
31
750
23.5
2.50
5.75
9.1
17.5
22.5
35.5
1500
42
4. 45
10.18
16.99
30.6
42
1000
28
3.20
7.1
11.7
21
21.85
750
21
2.20
5.1
8.5
15.3
21
40
1500
37.5
4.04
8.88
15.10
24.6
36
1000
25
2.75
6.1
10.4
16.9
24.8
750
18.3
2.00
4.4
7.5
12.3
18
45
1500
33
3. 44
7.83
12.91
22.2
32.4
1000
22
2 .4
5.45
8.9
15.3
21.7
750
16.5
1.7
3.9
6.45
11
16.2
50
1500
30
3.21
7.00
12.06
21
30.6
1000
20
2.2
4.8
8.31
14.5
21.10
750
15
1.60
3.5
6.00
10.5
15.3
56
1500
26.5
2.71
6.01
10.43
16.2
27
1000
17.5
1.9
4.13
7.15
11.15
18.6
750
13
1.30
3.00
5.2
8
13.5
63
1500
23.5
2.43
5.32
9.56
15
25.3
1000
15.5
1.70
3.60
6.55
10.3
17.4
750
12
1.2
2.65
4.75
7.5
12.6
71
1500
21
2.24
4.95
8.08
13.2
21.8
1000
14
1.5
3.41
5.5
9.1
15
750
10.5
1.1
2.5
4
6.6
10.5
80
1500
18.5
1.85
4.13
6.85
10.2
21
1000
12.5
1.3
2.8
4.72
7
14.4
750
9
0.9
2.0
3.4
5.1
10
90
1500
16.5
1.70
3.89
5.74
9.6
16.3
1000
11
1.1
2.68
3.9
6.6
11.20
750
8
0.8
1.94
2.85
4.8
8.15
100
1500
15
1.49
3.13
5.24
7.8
15
1000
10
1
2.15
3.5
5.35
10
750
7.5
0.72
1.56
2.6
3.9
7.5
115
1500
13
1.40
3.09
5.05
7.2
15
1000
8.5
0.95
2.10
3.45
4.9
750
6.5
0.70
1.5
2.50
3.6
128
1500
11.5
0.16
2.58
4.28
6.36
13.8
1000
7.5
0.75
1.78
2.90
4.35
9.5
750
5.5
0.55
1.25
2.14
3.15
6.9
145
1500
10
1.06
2.43
3.59
5.7
12
1000
6.5
0.70
1.67
2.45
3.9
8.25
750
5
0.50
1.2
1.75
2.85
6
160
1500
9
0.93
1.96
3.25
4.87
10.8
1000
6
0.65
1.35
2.2
3.35
7.4
750
4.5
0.45
0.95
1.62
2.4
5.4
注：配套電機功率：Nn≤容許功率÷2～2.5
4.減速器輸入軸至輸出軸的中心矩
型號
10
12
16
20
25
中心矩a
225
280
355
470
580
5.公稱傳動比
公稱
22.4
25
28
31.5
35.5
40
45
50
56
63
71
80
90
100
114
128
145
160
